Blue Lagoon Flow Switch Plus

Protégez votre équipement électrique de piscine contre un fonctionnement sans débit d'eau suffisant avec le Blue Lagoon Flow Switch Plus. Ce capteur de débit compact vérifie en permanence si un débit d'eau suffisant circule dans la canalisation de la piscine et coupe automatiquement l'appareil connecté lorsque le débit d'eau disparaît.

Cela rend le Flow Switch Plus particulièrement adapté comme sécurité supplémentaire pour, par exemple, une installation UV-C Blue Lagoon. Dès que la pompe de filtration s'arrête ou que le débit devient insuffisant, l'appareil connecté est désactivé. Dès que l'eau coule à nouveau en quantité suffisante, l'appareil peut être remis en marche.

Le Flow Switch Plus convient aux appareils jusqu'à 10 ampères, fonctionne en 230 V et dispose d'un raccord en T de 63 mm pour le montage dans la canalisation de la piscine, pour le modèle Type F courant. Le débit d'eau minimal requis n'est que de 1,5 m³/h, tandis qu'un débit allant jusqu'à 23 m³/h est possible. Blue Lagoon UVC

Protégez votre installation UV-C contre un débit insuffisant

Une lampe UV-C est conçue pour fonctionner pendant que l'eau de la piscine circule dans son boîtier. Si la pompe de filtration s'arrête de manière inattendue, si une vanne est mal positionnée ou si la circulation de l'eau s'interrompt pour une autre raison, il est impératif d'éviter que l'installation UV-C ne continue de fonctionner.

Le Blue Lagoon Flow Switch Plus offre une protection automatique à cet effet.

Le capteur de débit est monté dans la canalisation de la piscine et détecte le débit d'eau. En cas de débit insuffisant, l'alimentation électrique de l'appareil connecté est interrompue.

Cela vous évite de devoir compter uniquement sur l'activation et la désactivation manuelles simultanées de la pompe de filtration et de l'installation UV-C.

Arrêt automatique lorsque la pompe de filtration s'arrête

Un grand avantage du Flow Switch Plus est que la protection est déterminée par le débit d'eau réel.

Le système ne se contente donc pas de vérifier si la pompe de piscine est électriquement allumée.

Par exemple, si la pompe tombe en panne, si le débit d'eau est bloqué ou si, pour toute autre raison, l'eau ne circule pas suffisamment dans la canalisation, le capteur de débit le détecte et l'appareil connecté est désactivé.

Cela fait du Flow Switch Plus une protection supplémentaire pratique pour l'installation technique de la piscine.

À partir d'un débit d'eau de 1,5 m³/h

La version 230 V du Blue Lagoon Flow Switch Plus a un débit minimum de 1,5 m³ par heure.

Le débit maximum autorisé est de 23 m³/h. Blue Lagoon UVC

Cela permet de combiner le capteur de débit avec diverses installations de piscine, allant des piscines privées relativement compactes aux installations avec une capacité de filtration considérablement plus grande.

Convient aux appareils jusqu'à 10 ampères

Le Blue Lagoon Flow Switch Plus peut commuter des équipements électriques de piscine jusqu'à un maximum de 10 A.

De ce fait, l'appareil n'est pas uniquement utilisable pour les systèmes UV-C. En principe, il peut être appliqué à d'autres équipements électriques de piscine qui entrent dans la charge électrique admissible et qui doivent être éteints dès que le débit d'eau s'arrête. Blue Lagoon UVC

Avant le raccordement, vérifiez toujours la consommation électrique maximale de l'appareil que vous souhaitez commuter avec le Flow Switch Plus.

Raccordement 63 mm

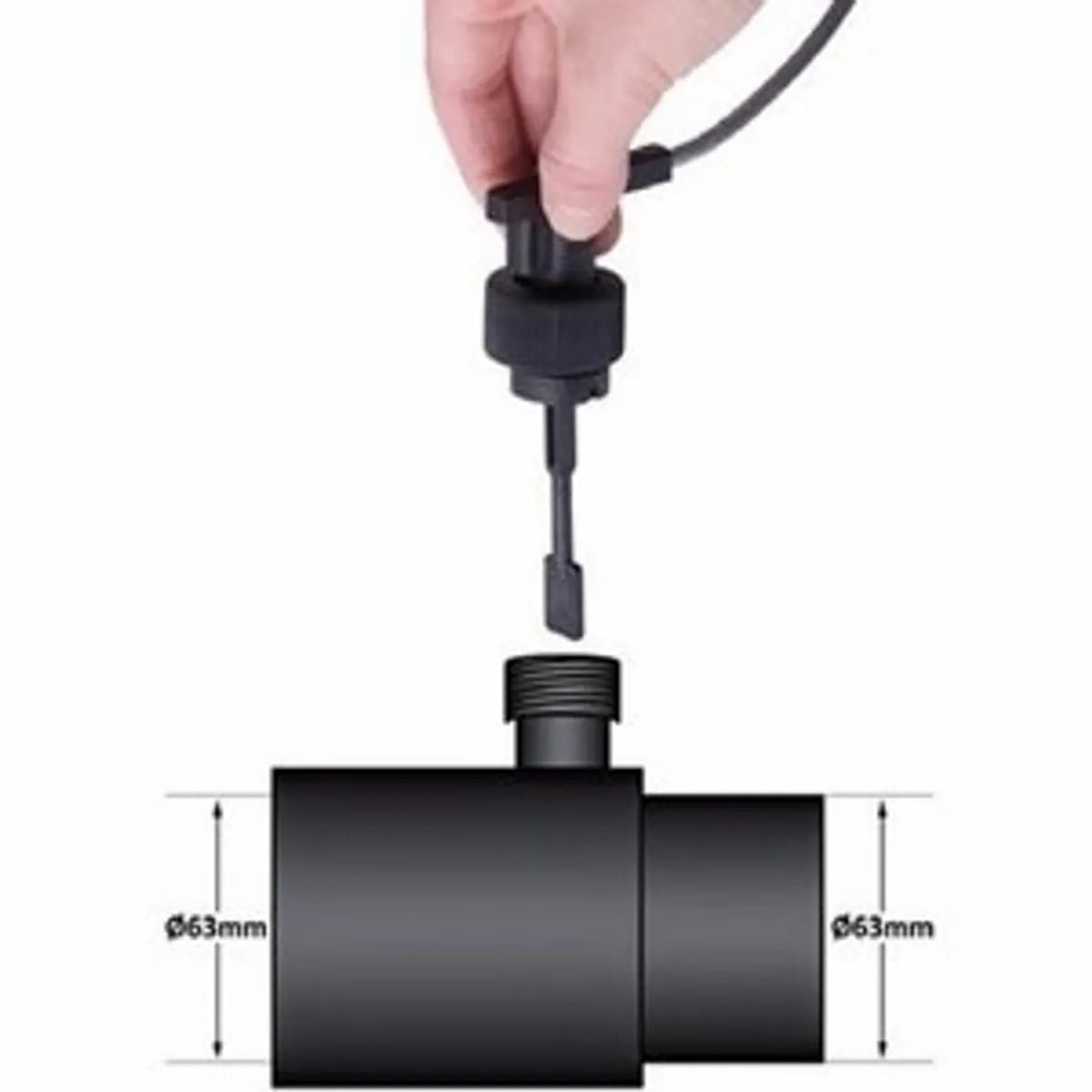

La version européenne courante 230 V Type F est livrée avec un raccord en T spécial de 63 mm dans lequel le capteur de débit est monté.

Cela permet d'intégrer directement le capteur dans une installation de piscine en PVC existante ou nouvelle.

Si vous avez une installation avec des canalisations en PVC de 50 mm, il faudra utiliser des adaptateurs appropriés de 50 à 63 mm lors du montage.

Convient également aux piscines d'eau salée

Le Flow Switch Plus peut également être utilisé dans les piscines qui emploient un système d'électrolyse au sel.

Blue Lagoon indique explicitement que le système convient aux systèmes d'eau salée. Blue Lagoon UVC

Cela rend le capteur de débit intéressant pour les piscines au chlore traditionnelles ainsi que pour les piscines où le chlore est produit par électrolyse au sel.

Classe de protection IP54

Le Flow Switch Plus a une classification IP54.

Le boîtier est ainsi protégé contre la poussière dans une mesure qui n'entrave pas son fonctionnement et contre les projections d'eau. Cela ne signifie cependant pas que l'unité de commande électrique doit être placée sous l'eau.

Montez les composants électriques dans un endroit approprié, sec et protégé, conformément aux instructions d'installation.

Facile à combiner avec Blue Lagoon UV-C

L'application la plus évidente est une combinaison avec une installation UV-C Blue Lagoon.

Une configuration possible de l'installation technique est, par exemple :

Piscine → pompe de filtration → filtre à sable → Flow Switch / UV-C → autres équipements éventuels → piscine

L'ordre exact dépend des autres équipements de l'installation. En présence, par exemple, d'une pompe à chaleur, d'une régulation automatique pH/Redox ou d'une électrolyse au sel, il faut toujours tenir compte des instructions d'installation de tous les fabricants.

Solution compacte

Le Flow Switch Plus a été délibérément conçu de manière compacte.

Vous n'avez donc pas besoin d'installer une armoire électrique encombrante pour créer une protection simple dépendante du débit.

Le capteur est placé dans la tuyauterie, tandis que l'unité de commande électrique est montée à un endroit approprié près de l'équipement de la piscine.

Fonctionnement du Blue Lagoon Flow Switch Plus

Le fonctionnement est simple. Le capteur de débit est placé dans la canalisation de l'installation de la piscine.

Lorsque la pompe de filtration fonctionne et qu'il y a suffisamment d'eau circulant dans la canalisation, le capteur détecte ce débit. L'appareil connecté peut alors fonctionner.

Si la pompe de filtration s'arrête ou si le débit disparaît, la position du capteur de débit change et l'appareil électrique connecté est désactivé.

Cela crée une liaison automatique entre la circulation réelle de l'eau et le fonctionnement de, par exemple, votre installation UV-C.

Qu'est-ce qui est inclus ?

Avec le Blue Lagoon Flow Switch Plus, vous recevez l'unité de contrôle Flow Switch Plus, le capteur de débit avec câble de raccordement et le raccord en T spécial de 63 mm pour le montage dans la canalisation de la piscine.

Le type de prise précis dépend de la variante choisie. Pour les Pays-Bas et la Belgique, la version 230 V Type F est généralement utilisée.

Sécurité supplémentaire pour votre équipement de piscine

Le Blue Lagoon Flow Switch Plus est une extension relativement simple qui ajoute une sécurité supplémentaire importante à votre installation de piscine. Dès que la circulation de l'eau devient insuffisante, l'équipement connecté peut être automatiquement désactivé.

Avec une plage de 1,5 à 23 m³/h, une charge maximale de 10 A, une connexion 230 V et un raccord en T de 63 mm, le Flow Switch Plus est parfaitement adapté à de nombreuses installations de piscine privées et en particulier pour la protection d'un système UV-C.
